Návod na betonování
a přípravu ocelové patky
pro upevnění mlžítka

Montážní postup pro osazení mlžítka s navařenou patkou

1. Příprava místa a výkopu

Určete přesnou polohu mlžítka podle projektové dokumentace. Vykopejte jámu obdélníkového nebo čtvercového tvaru o minimálních rozměrech 40 × 40 × 50 cm (dle rozměrů patky a statických požadavků).

2. Příprava podkladu a betonáž

Na dno jámy navezte vrstvu hrubého štěrku nebo štěrkopísku o tloušťce přibližně 10 cm, následně ji zhutněte. Zkontrolujte rovinnost podkladu vodováhou. Připravte beton třídy nejméně C25/30 s konzistencí S3–S4, zalijte jámu a zhutněte (vibrátorem nebo ruční tyčí). Beton navýšte o cca 20 mm nad okolní povrch pro odvodnění vody. Nechte beton plně vytvrdnout (minimálně 48–72 hodin, plné zatížení po 28 dnech).

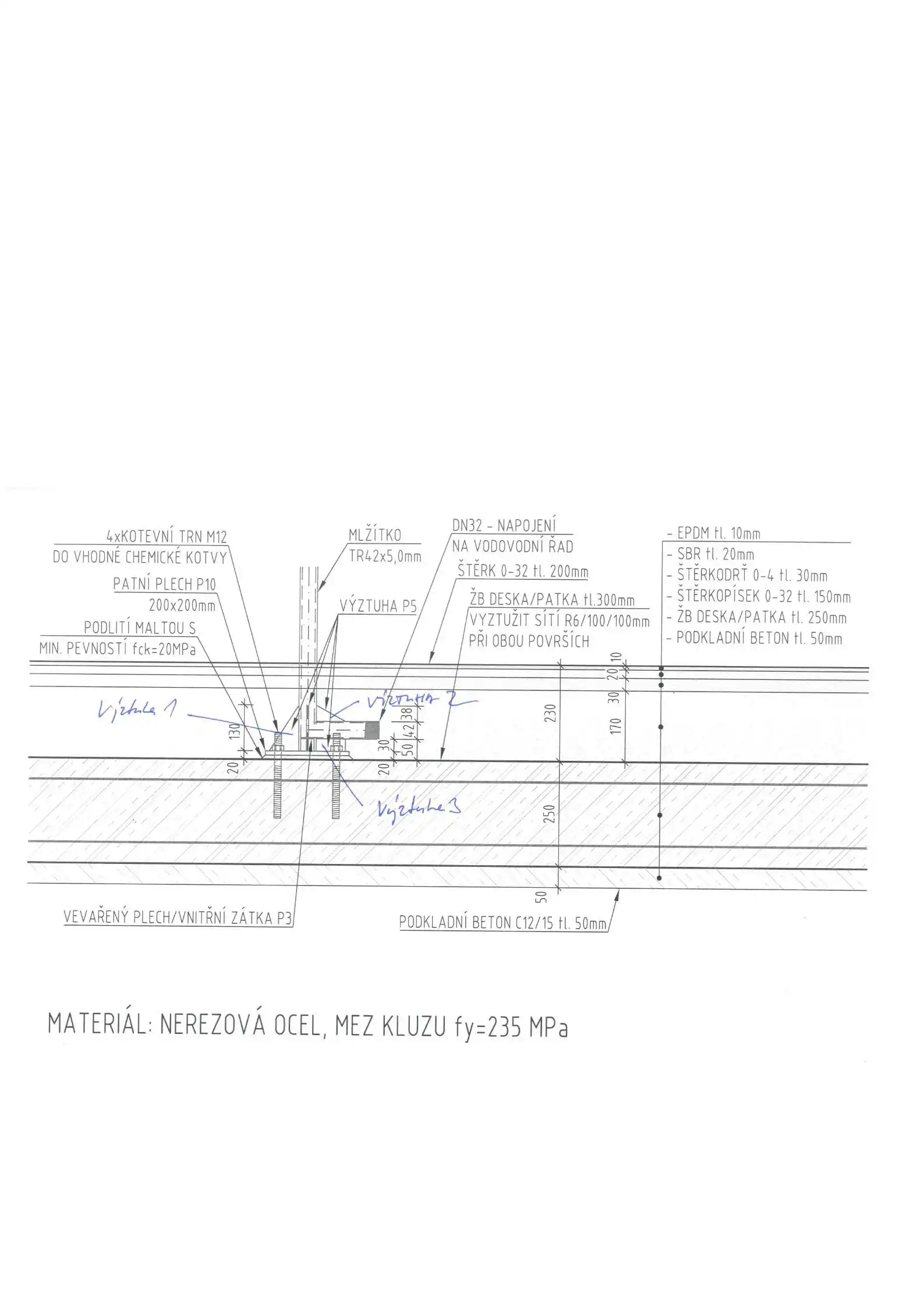

3. Vrtání a osazení chemických kotev

Do zatvrdlého betonu vyvrtejte otvory podle rozteče kotevních bodů patky (dle montážního výkresu). Vyčistěte otvory od prachu. Vložte nerezové závitové tyče (M12–M16 podle konstrukce) s chemickou kotvou (epoxidovou nebo polyesterovou hmotou). Dodržujte doporučenou dobu vytvrzení kotvy (obvykle 1–24 hodin dle teploty a typu hmoty).

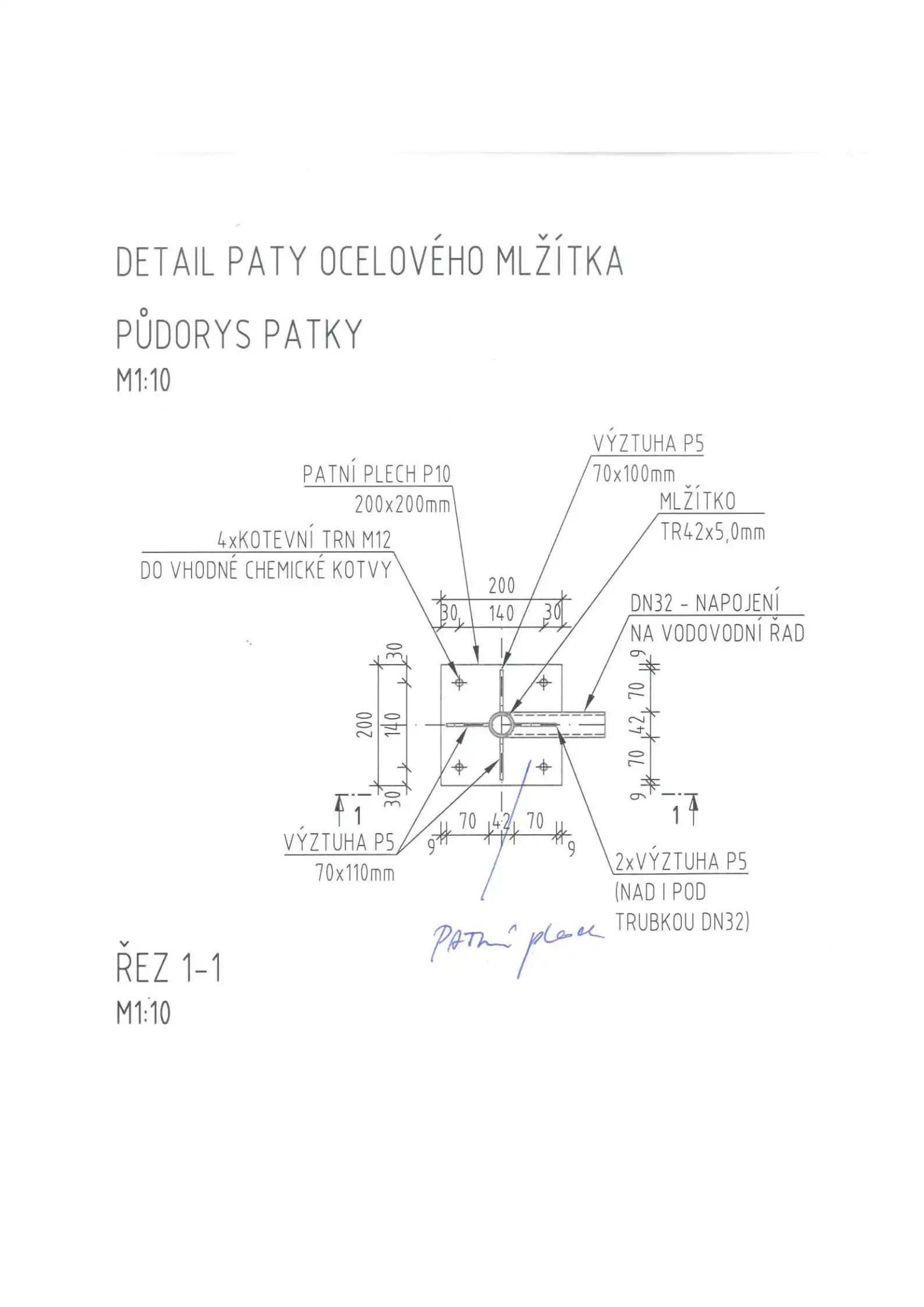

4. Osazení patky mlžítka

Naneste pod patku tenkou vrstvu mazaniny z cementové malty (tloušťka cca 3–5 mm) pro vyrovnání a lepší přenos zatížení. Umístěte patku mlžítka (navařenou na tělo mlžítka) na připravené kotvy. Utáhněte šrouby na předepsaný utahovací moment (viz specifikace výrobce, např. 40–80 Nm pro M12–M16). Zkontrolujte svislost a vodorovnost vodováhou. Připojte přívod vody k příslušnému vývodu.

5. Dokončení povrchu

Zakryjte okolí mlžítka vrstvou hrubšího štěrku, překryjte jemným štěrkem. Finálně zakloňte travním drnem, dlažbou nebo jiným podkladem podle místních podmínek. Proveďte tlakový test rozvodu vody.

Poznámka:
Rozměry jámy, typ kotev a utahovací moment přizpůsobte konkrétnímu typu mlžítka, statickému výpočtu a okolnímu prostředí. Dodržujte bezpečnostní předpisy (PřF, OÚP).

Doporučení:
Fotodokumentujte průběh prací pro účely údržby a reklamací.
